作者：王克琼

2016年，上海麦斯特建工已参与上海周边地区多项现浇清水混凝土项目，并积累了丰富的经验，随着中央政令推广，预制PC板在建筑市场上占比愈来愈重，对外观挂壁的要求同样提上议事日程，下文即作者与上海一大型混凝土PC预制公司就清水PC板研发过程所遇问题与解决思路与诸位分享。

1. 生产线现状

本生产线引自于德国，可以实现自动喷墨划线、安置挡板、模台运输、模台振动。人工操作主要涉及清理、脱模剂喷施、钢筋笼布置和混凝土布料。

出于生产线的需求，混凝土地材选用52.5水泥、中河沙、5~15mm碎石，为防止混凝土产生泌水，混凝土坍落度控制在8~10cm。为了PC板整体密实无缺陷，小坍落度对振动工艺又提出了很高的需求。

2. 产品选择和方案策划

1. 外加剂选择上海麦斯特建工在现浇清水混凝土工程使用的 SKY 8860系列。

2. 混凝土调整至坍落度在200mm，易于排气和淌平，减少混凝土不均产生色差的可能。

3. 台板使用钢丝刷和砂纸清洁，避免残留碎混凝土、干胶、油渍对试验混凝土结果产生影响。

4. 使用水性脱模剂和油性脱模剂进行对比测试，观察脱模后外观效果。

3. 所遇问题及思路

经过现场浇筑测试，发现主要出现以下问题：

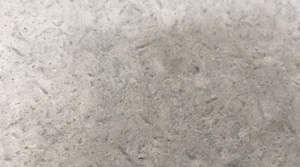

1. 台板清理：使用一般清扫方式，除尘效果尚可，但是对油污、残胶基本无法去除，如进行混凝土浇筑会反印至混凝土表面。必须使用钢铲或钢丝刷。

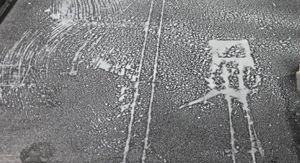

2. 台板磨损：在PC板生产过程中，虽然是钢质结构也会产生磨损划痕，在一般产品线不能反映，但是在清水板生产能够直观印出模板的印痕。如有连续清水PC板生产建议使用磨损不能过于严重的台板。

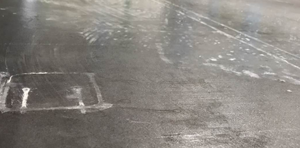

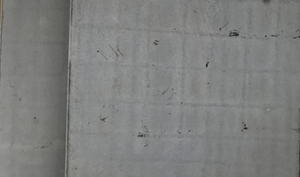

3. 脱模剂：通过水性脱模剂和油性脱模剂对比，水性脱模剂外观效果更佳，颜色均一。如台板稍有划痕缺陷可通过增加刷涂量解决。油性脱模剂喷涂过程需注意，过于积聚会对混凝土外观产生色差。

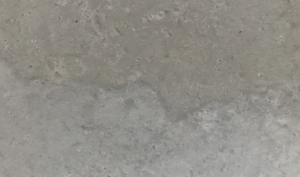

4. 钢筋笼：钢筋笼固定需要严谨施工，漏绑或松绑会造成钢筋笼移位，混凝土保护层厚薄不一会在外观上造成明显色差。

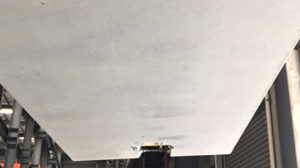

4. 总结

想要做的好的产品，总是要对原材料、工艺、工具、施工进行合理分步骤分析并在测试过程有机结合。单一依靠神奇的产品或神奇的手艺很难实现稳定、优质的产品输出，只有建立一套可执行的规则方可能持续提供优质的产品。
